TWS耳機內部為了延長續航時間 ， 采用的藍牙芯片均內置開關降壓轉換器 。 而開關降壓轉換器就需要功率電感進行儲能 ， 功率電感的品質直接決定著耳機的體驗 。 低內阻的電感可以提升降壓轉換的效率 ， 更好的屏蔽可以降低電感工作時產生的噪聲 。
為此 ， 三體微專門推出了一款全磁屏蔽的精密電感SHDL系列 ， 應用在TWS耳機的內部 ， 搭配降壓轉換器實現降壓供電 ， 通過外層磁屏蔽層收緊磁力線 ， 可降低對周邊的輻射和干擾 。 同時外層的磁屏蔽層還對線圈起到固定和保護作用 ， 能夠減小電感嘯叫現象并防止電感被高溫的錫珠破壞內部銅線的絕緣層 ， 影響性能 。
三體微SDHL系列精密電感現已被一加Buds Z2真無線藍牙耳機應用 ， 為耳機帶來更好的使用體驗 。

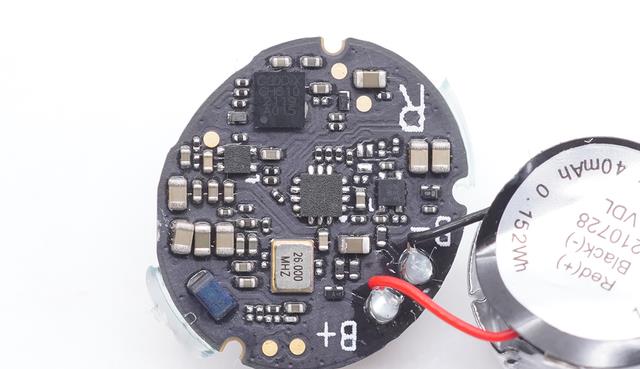

一加Buds Z2耳機采用柄式入耳設計 ， 支持觸摸操作 ， 耳機內置恒玄BES2500Z藍牙音頻SOC ， 片內集成同步降壓轉換器 ， 外置一顆三體微SDHL系列精密電感用于降壓供電 。
三體微SDHL精密電感特寫 ， 電感采用全磁屏蔽結構 ， 線圈外層采用導磁膠覆蓋 ， 能夠降低電感對外界的輻射與干擾 ， 還可以保護內部線圈免受回流焊時錫珠濺射短路 ， 非常適用于TWS耳機應用 。

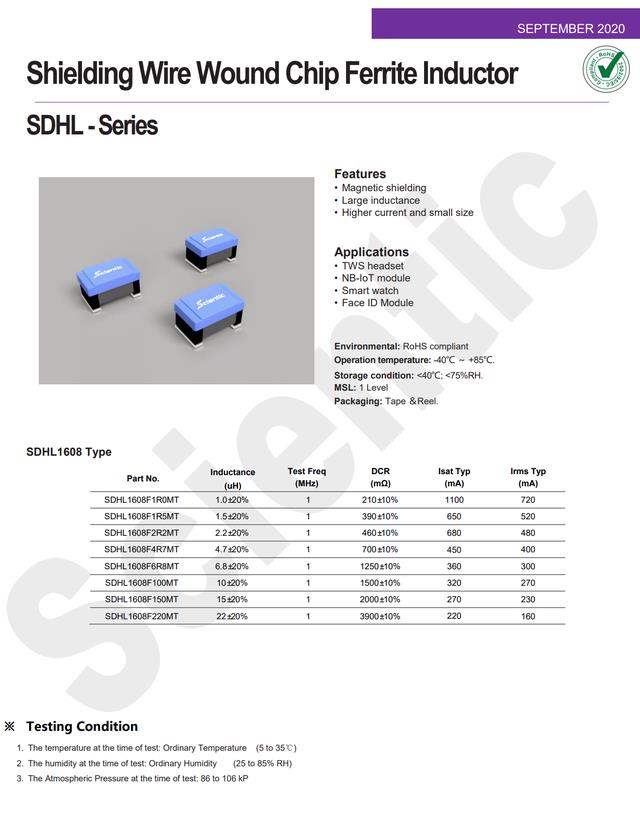

三體微SDHL系列精密電感采用0603（英制尺寸）貼片封裝 ， 具有1μH到22μH標準檔位感量可選 ， 小體積高電流 ， 適用于TWS藍牙耳機 ， IOT物聯網設備 ， 智能手表 ， 手環 ， 通訊模塊 ， 面部識別模組等應用 。
下面是三體微SDHL精密電感外觀賞析 。
SDHL電感上方覆蓋了一層半透明的UV膠 ， 保持頂部平整便于吸嘴吸取自動貼片 。

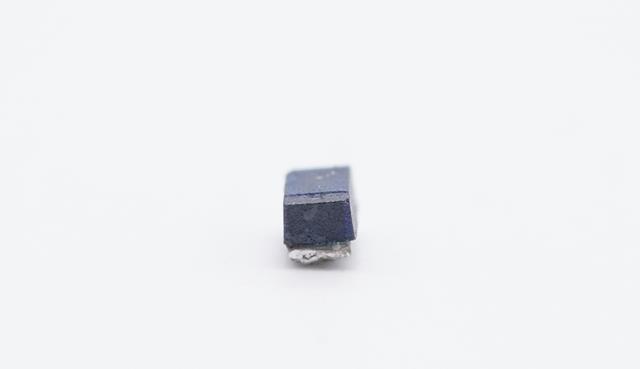

側面特寫 ， 填充空隙及吸收噪音 。
電感底部可以看到漆包線被耐高溫導磁膠覆蓋 ， 優化磁路降低干擾的同時還能保護線圈 ， 防止回流焊接時焊錫濺射到線圈上造成短路 。

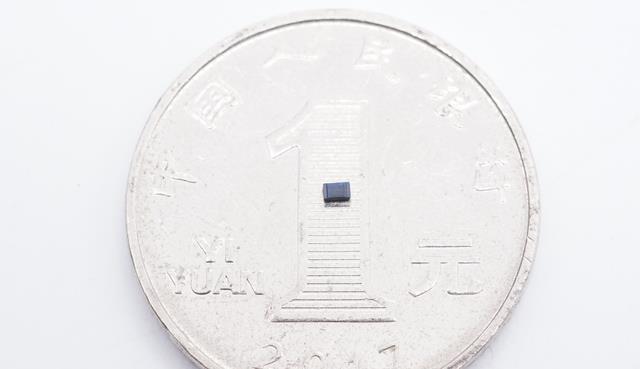

三體微SDHL電感與一元硬幣對比 。
游標卡尺實測電感長度為1.55mm 。

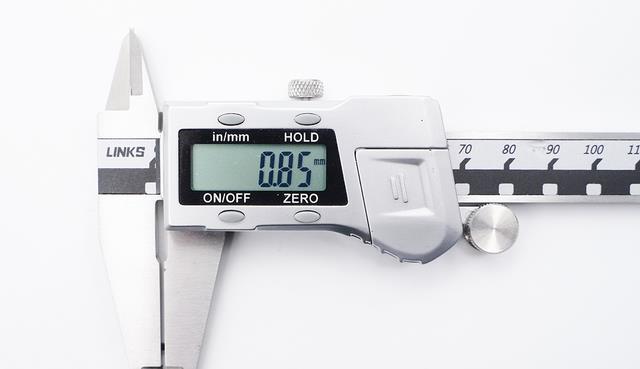

寬度為0.85mm 。
厚度為0.87mm 。
三體微SDHL精密電感可用于TWS耳機內置降壓電路應用 ， 創新的全磁屏蔽設計 ， 能夠有效防止電感工作時的磁場對耳機運行造成干擾 ， 磁膠除了對漆包線起到保護作用外 ， 還可以降低電感的噪聲 ， 提升TWS耳機的音頻性能 。
三體微SDHL精密電感已被大量終端客戶采用 ， 在TWS耳機市場中得到了很高的認可 。 三體微陸續推出了各類延伸產品 ， 如SDHJ系列 ， SDHC系列 ， 以及SZFC系列 。

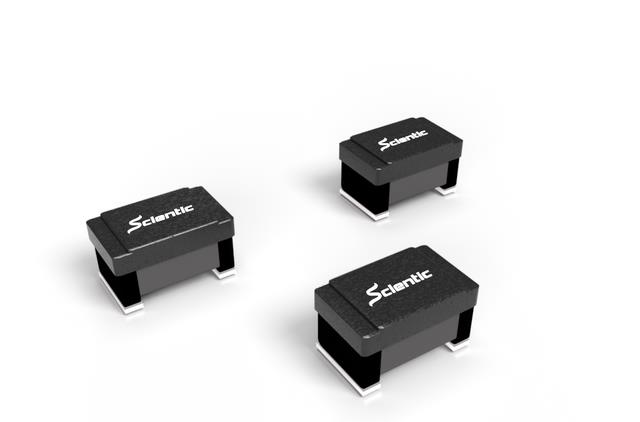

此為SDHJ系列產品示意圖 ， 頂部在SDHL的基礎上 ， 將UV膠升級為高密度磁粉 ， 能進一步提升產品性能 ， 更有利于TWS耳機的續航時間 。
