日前 , AMD發布了新一代計算加速卡Instinct MI250、MI250X , 基于6nm工藝、CNDA2架構 , 內部封裝兩顆GPU、八顆HBM2e , 最多14080個計算核心、880個矩陣核心、128GB顯存內存 。
作為AMD的第一款百億億次計算級別產品 , MI250系列已經得到了很多客戶方案 , 尤其是聯合美國能源部的超算“Frontier” , 已經整裝待發 , 峰值性能超過150億億次 。

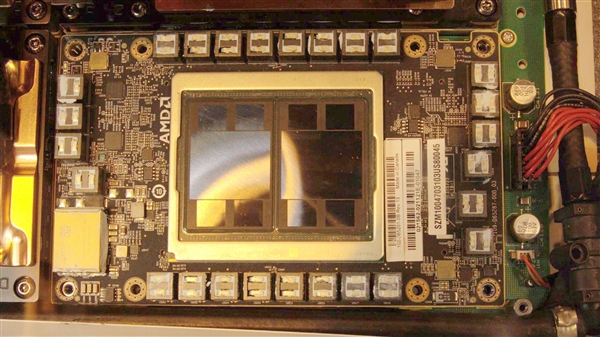

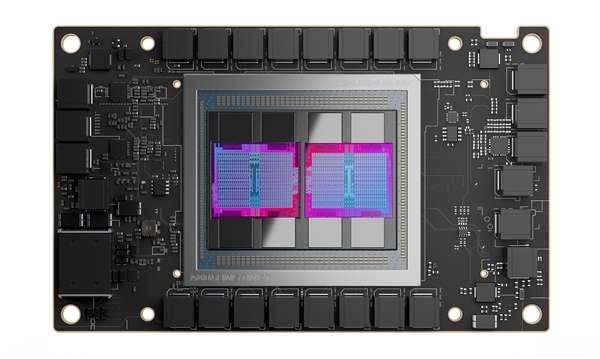

這就是MI250X加速卡的真容 , 中間兩顆大的芯片自然是MI200計算模塊 , 周邊八顆小的就是HBM2e內存 , 單顆32GB , 通過2.5D EFB橋接技術彼此互連 。
整卡采用OAM形態 , 也就是基于開放計算項目(OCP)指定的加速卡模組標準 , NVIDIA、Intel也都采納 。

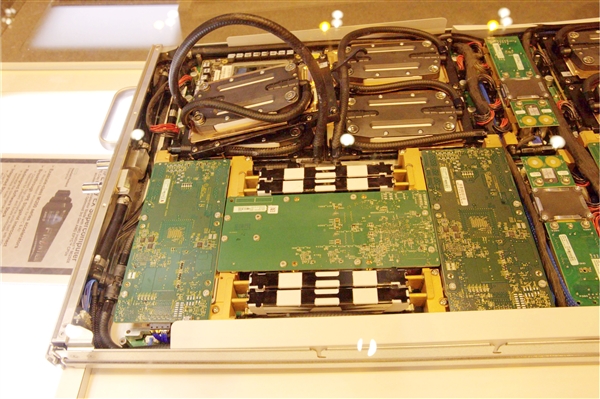

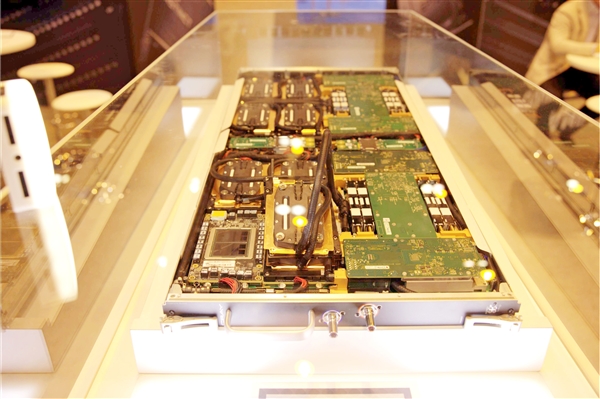

這是1U半高刀片規格的單個節點 , 集成八塊MI250X , 另有兩顆霄龍處理器 , 代號“Trento” , 基于三代霄龍7003 Milan的定制版 , 主要加強了Infinity Fabric IO部分 , 便于控制八路加速卡 。
MI250X單卡功耗就有560W , Trento霄龍暫無具體規格估計也在280W左右 , 那么這一個節點的整體功耗 , 就在5000W左右 , 一小時就是5度電 , 散熱上風冷也不夠了 , 全部都是水冷 。
而且 , 這還沒算上12通道內存、硬盤、網絡等等 。
美國的三大百億億次超級計算機中 , 除了AMD Frontier , Intel承接了“Aurora” , 采用超過1.8萬顆下一代可擴展至強Sapphire Rapids、超過5.4萬塊全新加速卡Ponte Vecchio , 每個節點雙路CPU加六路GPU , 號稱性能超過200億億次 , 但進度最慢 。
NVIDIA則利用自己的A100加速卡 , 聯合AMD第三代霄龍 , 打造了“Polaris” , 分別有1120顆、2240塊 , 每個節點雙路配四塊卡 , 性能相對最低 , 但因為都是成熟硬件 , 進度是最快的 , 今年年內上線 , 明年還會升級一次 。
