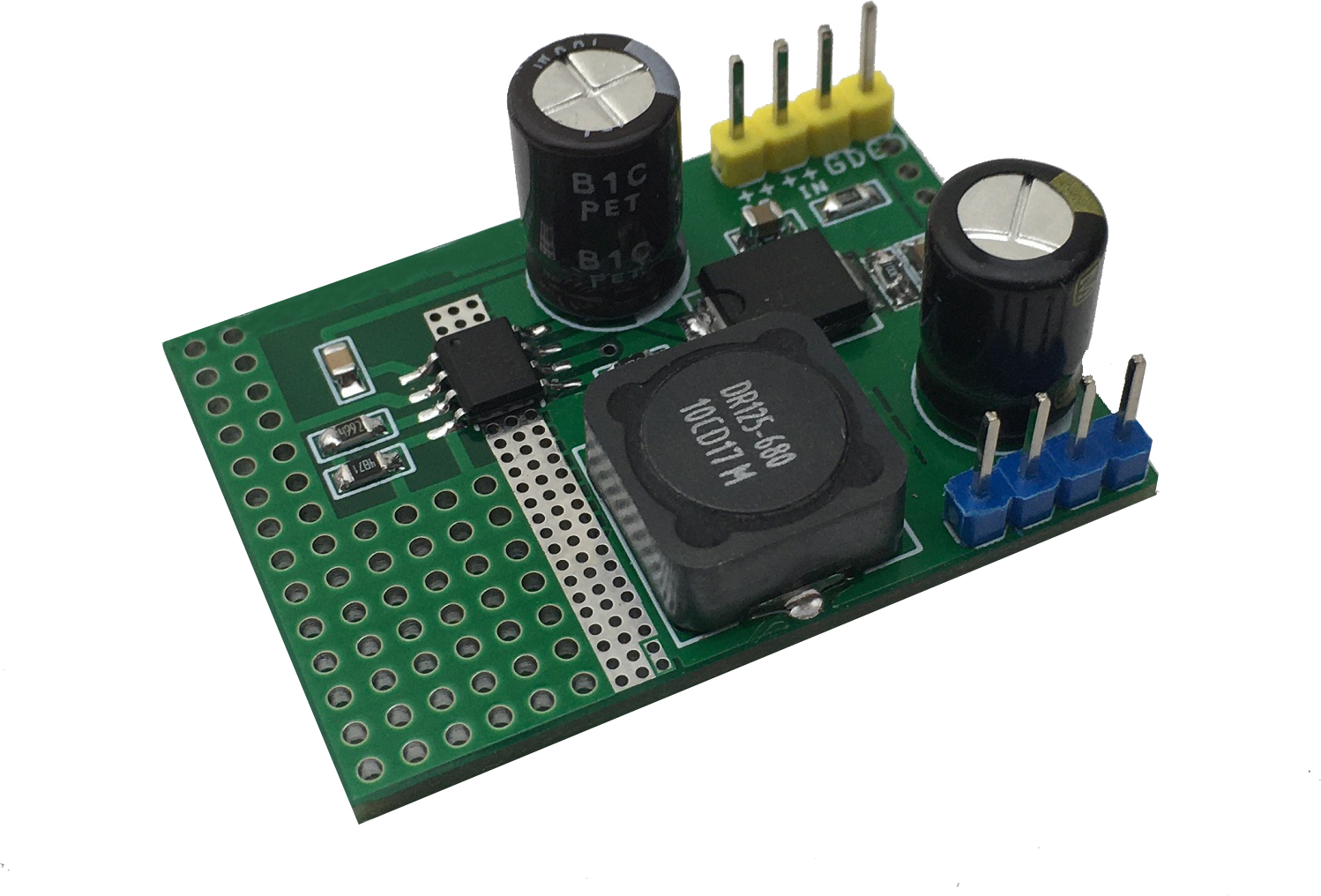

Allegro半導體公司的A4447通用降壓轉換器芯片的高壓降壓穩壓器 。 電路板的輸出電壓配置為3.3V ， 但基于電阻分壓器R2和R5 ， 可在0.8到24V之間調節 。 接頭CN1用于直流輸入24V-42V ， 接頭CN2用于直流輸出 。 參考以下信息調整各種電壓輸出 。

電路板
1.5V、1.8V、3.3V、5V輸出的分壓電阻值:
1.5V:  R2=1.3K R5=1.47K Ohms
1.8V:  R2=2.55K R5=2K Ohms
3.3V:  R2= 3K R5=910 Ohms
5V: R2=6.34K R5=1.2K Ohms
該芯片具有軟啟動功能 ， 通過控制啟動時為外部電容器和任何直流負載充電所需的涌流來限制對外部電源的最大需求 。 在內部 ， 斜坡設置為10 ms標稱上升時間 。 軟啟動期間 ， 電流限制最小為2.2A 。 ENB引腳接地以啟用設備并開始軟啟動序列 。
特性：輸入電源：24-42V DC  DC輸出：3.3V  負載2A PCB尺寸40.64 x 29.31 mm

【芯片|42V輸入–3.3V@2A輸出高壓降壓調節器A4447通用降壓轉換器芯片】電路圖
