|帶PWM調光的12W恒流CAT4101 LED驅動器LTC6992-1

|帶PWM調光的12W恒流CAT4101 LED驅動器LTC6992-1

文章圖片


高性能、可調恒流和PWM調光器-它提供精確的輸出恒流和PWM控制 。 該電路調節流過LED/LED陣列的電流 ， 以保持所需的光輸出水平 。 該板由CAT4101 LED驅動芯片和LTC6992-1 PWM發生器芯片組成 。 CAT4101是一個恒流接收器 ， 在滿載時驅動一系列高亮度LED ， 最高可達1A ， 極低的壓降為0.5 V 。 它不需要電感器 ， 提供低噪聲操作 ， 并將元件數量降至最低 。 LED電流由連接到RSET引腳的外部電阻器設置 。 LED引腳與高達25 V的高壓兼容 ， 允許驅動長串LED 。 該裝置確保LED中的電流準確且可調節 ， 不受電源和LED正向電壓變化的影響 。 PWM/EN輸入允許通過使用外部脈寬調制（PWM）信號關閉設備和調整LED亮度 。 驅動器具有熱關機保護功能 ， 在模具溫度超過150℃時激活 。 LTC6992是一種硅振蕩器 ， 具有易于使用的模擬電壓控制脈沖寬度調制（PWM）功能 。 LTC6992是多功能硅定時設備的一部分 。 單個電阻器RSET對LTC6992的內部主振蕩器頻率進行編程 。 輸出頻率由該主振蕩器和內部分頻器NDIV確定 ， 可編程為1到16384的八個設置 。 在MOD引腳上施加介于0V和1V之間的電壓可設置占空比 。

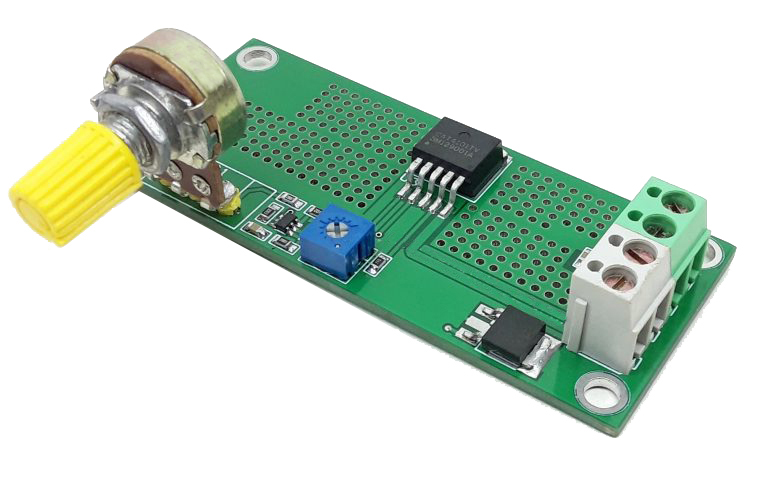

電路板
PR1電位計：占空比控制 ， 范圍0至100%（調光器控制）
PR2微調電位計：恒流控制100mA至1000mA（0.1A-1Amp）
【|帶PWM調光的12W恒流CAT4101 LED驅動器LTC6992-1】U2 LTC6992-1：電壓至PWM轉換器提供占空比0至100% ， 頻率2.6Khz
U3 CAT4101:1安培恒定電流LED驅動器 ， 帶PWM調光
U1 LM78M05：邏輯電路的5V調節器
特性：工作電源12V DC（范圍12-18V DC）負載電流1A（高亮度單個LED或LED串）負載電流可調0.1A至1A（100mA至1000mA）調光PWM占空比0%至100%零電流關機模式熱關機保護1A ， PCB尺寸81.44 x 35.24 mm 。

電路圖
