【高通驍龍|用solidworks繪制一款廣告牌】
文章圖片
文章圖片
主要用到焊件模塊 ， 裝配模塊 ， routing插件
1.在前視基準面上草繪如下圖形 ， 作為后面焊件路徑

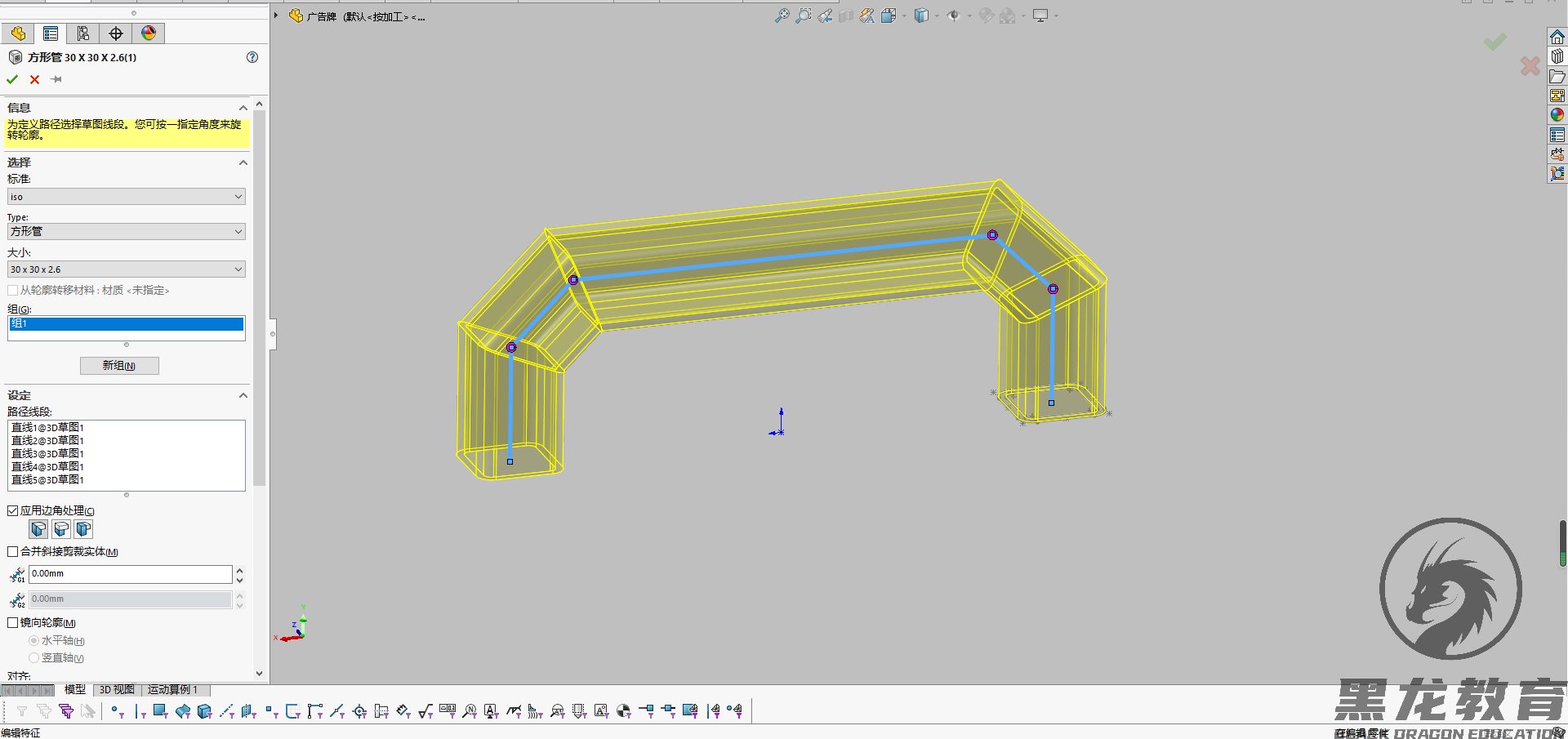

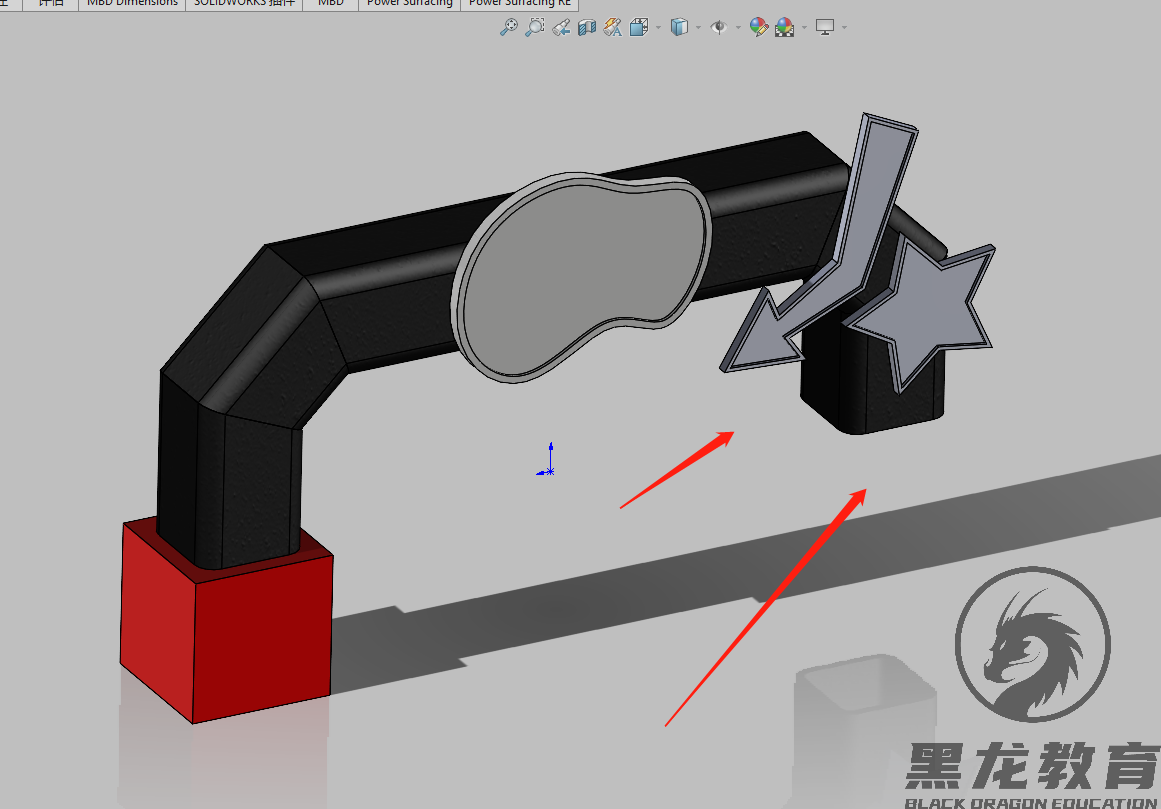

2.找到焊件中的結構構件 ， 選擇iso標準方形管 ， 大小30*30
3.拉伸一個凸臺 ， 大小如圖所示 ， 這里我使用了b樣條曲線度數為3°

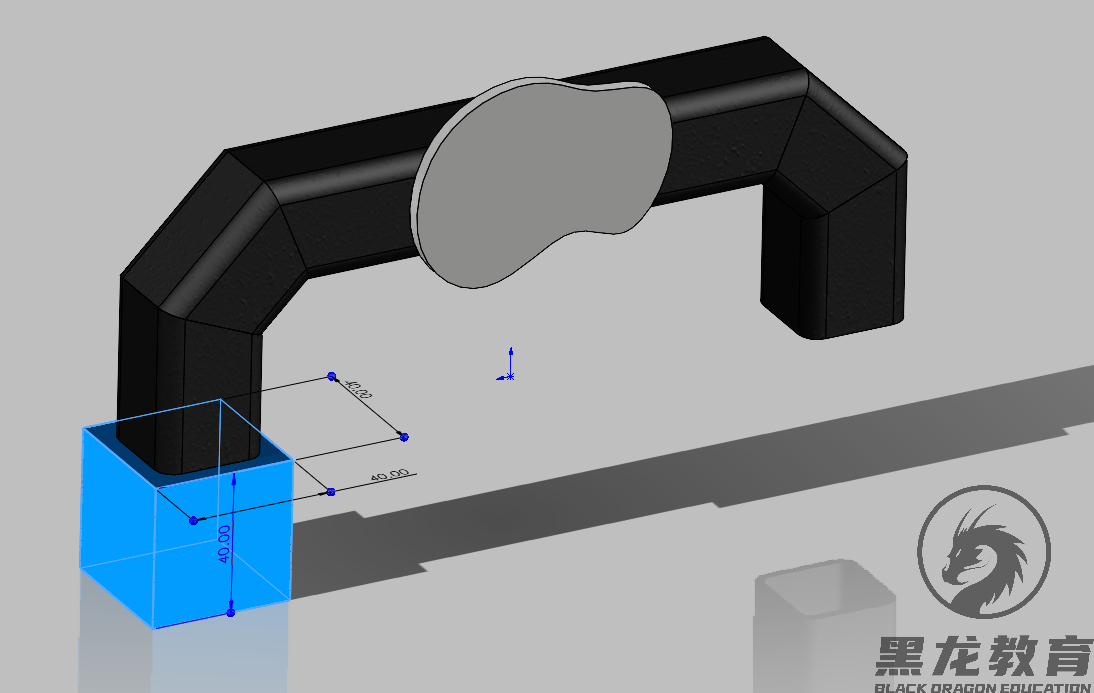

4.拉伸凸臺 ， 大小如下

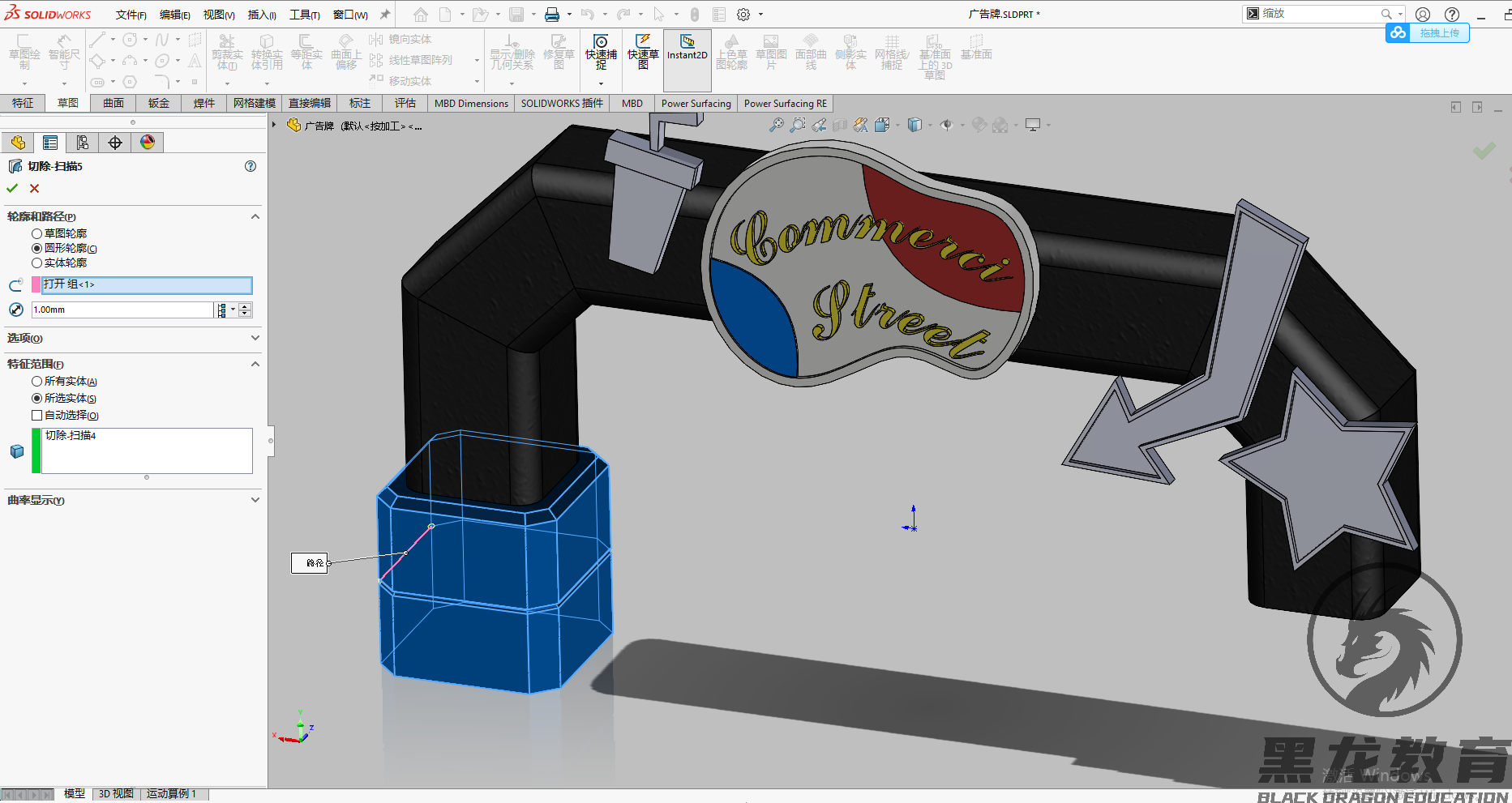

5.抽殼命令 ， 使用多厚度設定 ， 背面厚度為3其他面為2
6.相似的操作 ， 作出其他相同的圖形

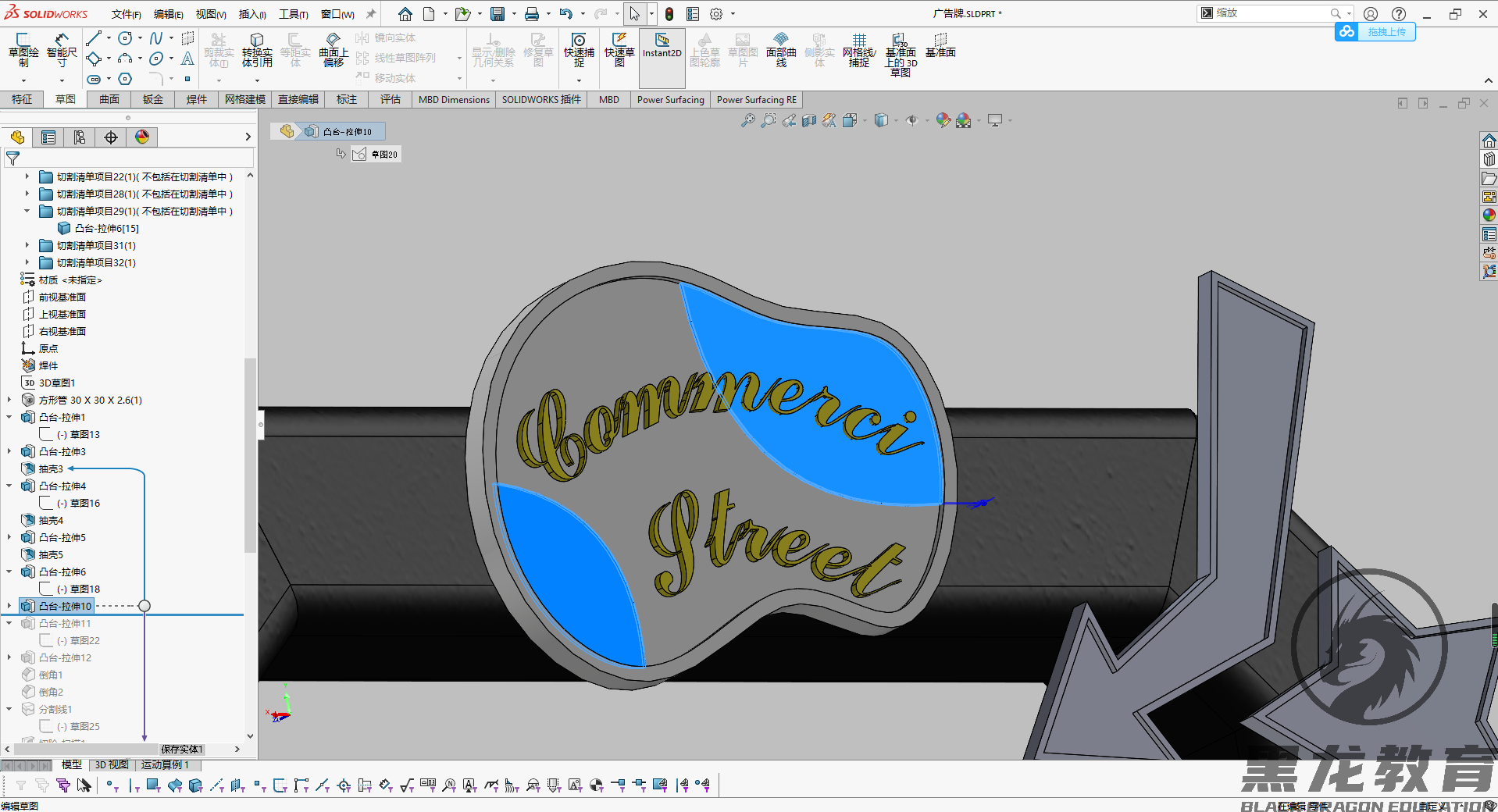

7.藝術文字效果 ， 首先繪制一條樣條曲線 ， 在曲線上創建文字 ， 設定文字的大小和字體 ， 這里要注意 ， 有些字體會因為曲線形變發生交錯 ， 要在交錯的地方打空格或者調整曲線曲率保證字體不相交 。
8.在平面上劃出2塊區域作為修飾
9.再補充一些圖形元素 ， 然后用分割線命令分割紅色方塊

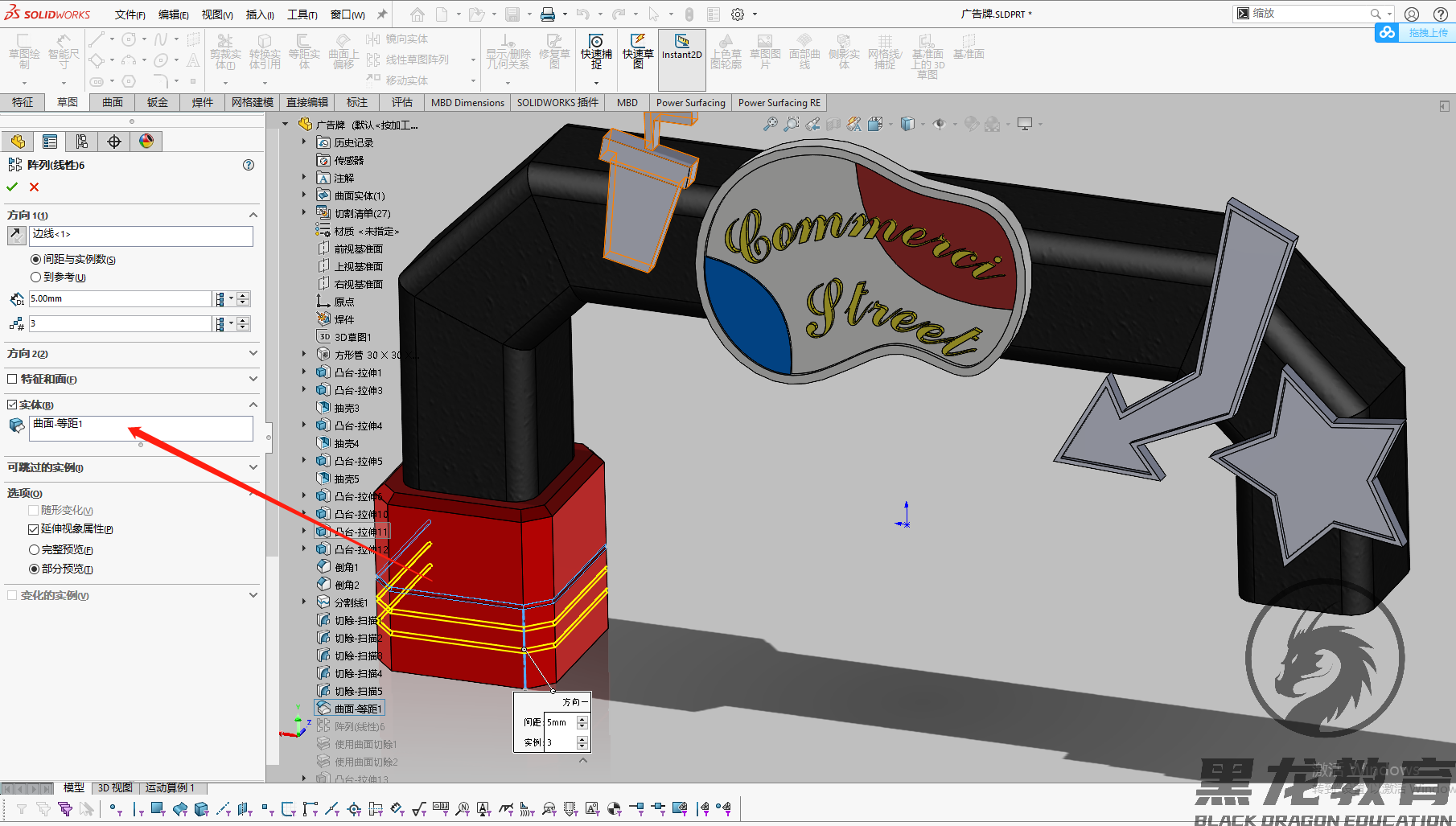

10.這里提供兩種做方塊上條紋的方法：1、掃描實體 ， 整列3個 ， 然后與方塊做差集；2、掃描切除實體 ， 提取切除后的曲面 ， 陣列曲面 ， 用曲面切除 。 兩種方法都可以 ， 我這里使用了第二種
11.曲面偏移0mm
12.整列偏移后的曲面
13.然后用曲面除料
14.豎版文字制作：選中字體后點擊旋轉按鈕 ， 在文字前面會有一個r30出現 ， 把r30改為90即可
15.再豐富一些元素

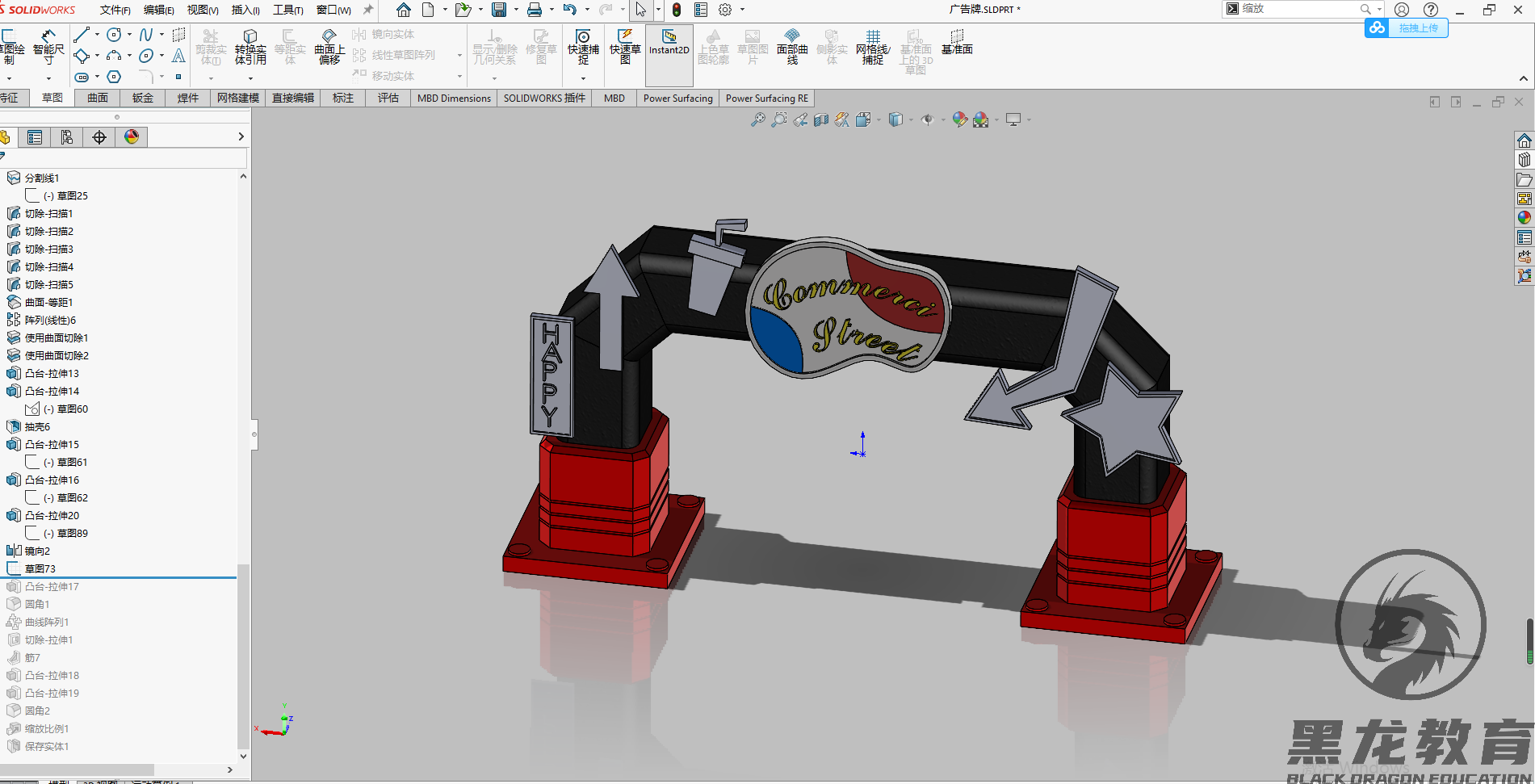

16.鏡像實體
17.先偏移外輪廓制作曲線 ， 然后用曲線來陣列球體（曲線驅動的陣列）

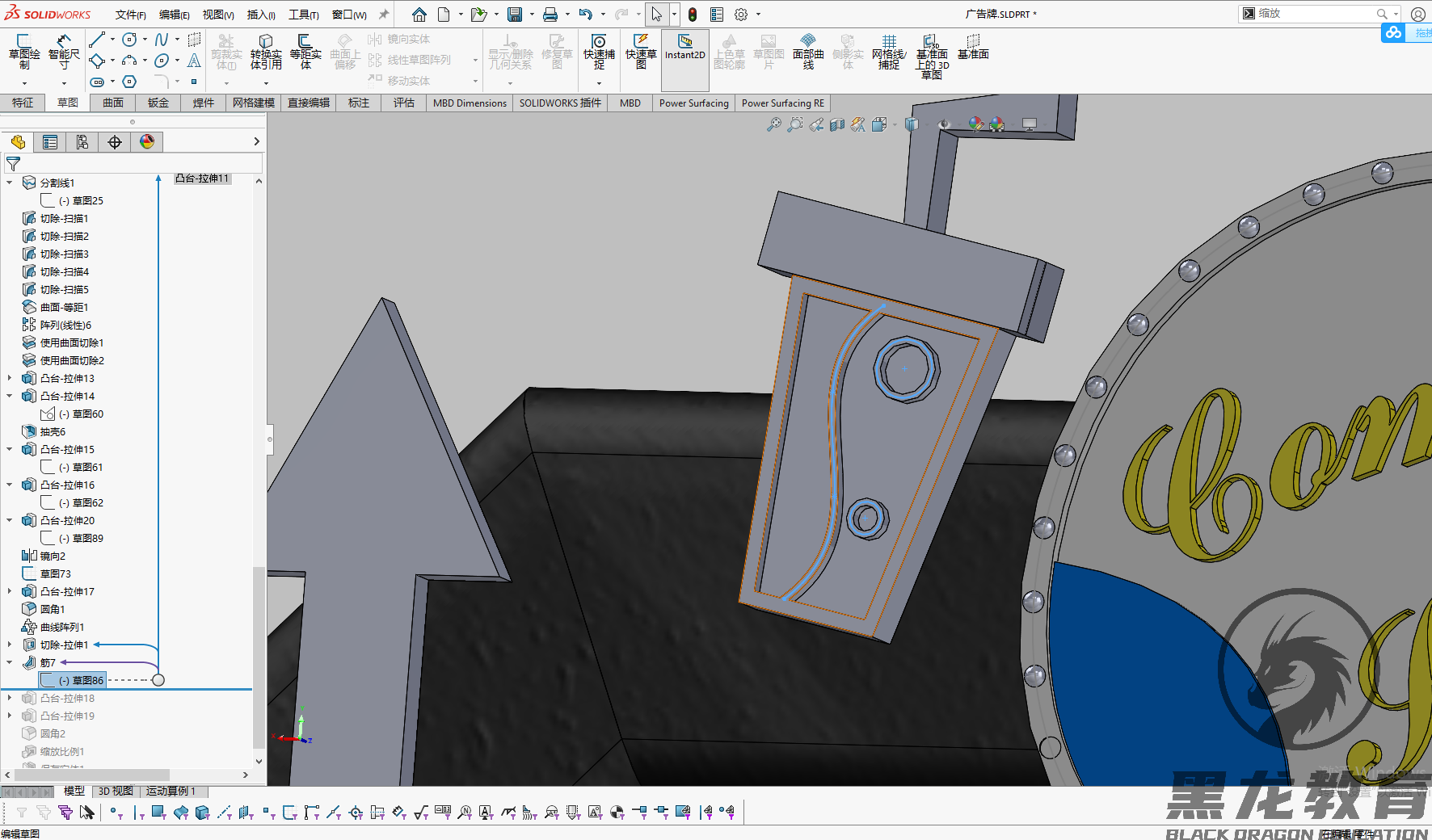

18.用筋特征豐富奶茶的細節 ， 可以適當縮放比例
19.搜索命令保存實體 ， 此命令的作用是將一個多實體零件保存為裝配體 ， 這就是自上而下的設計

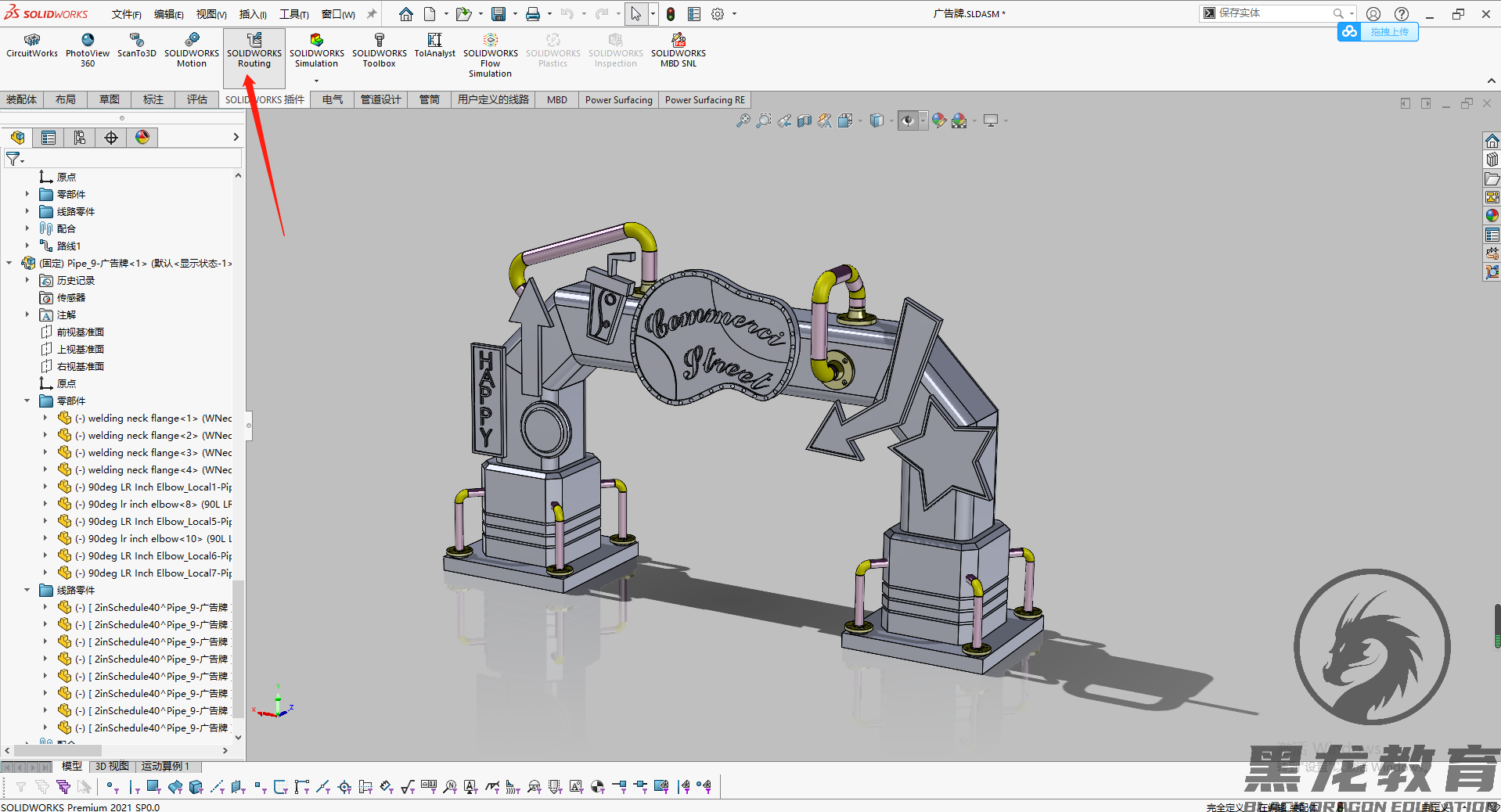

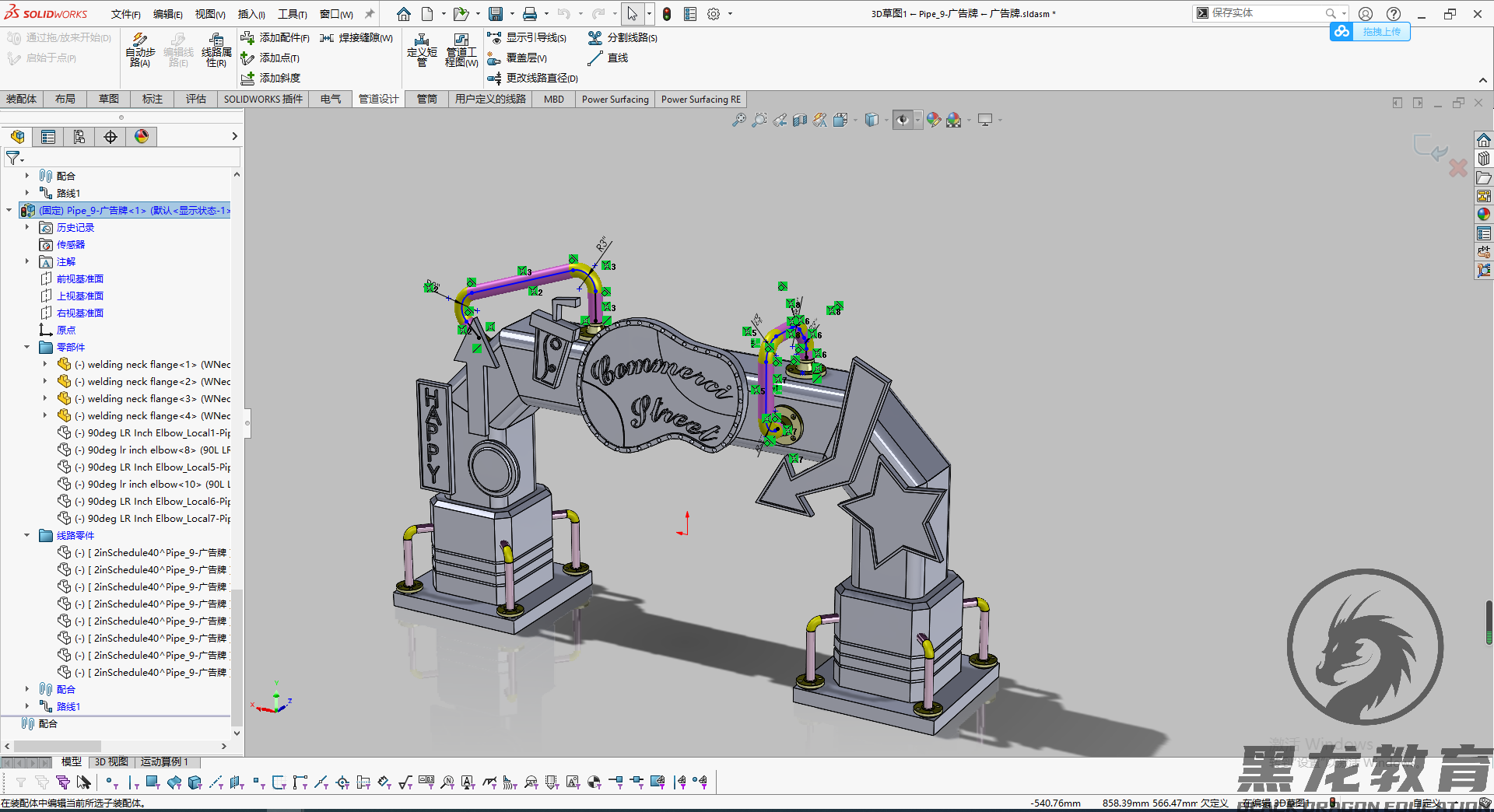

20.此零件已存為裝配體 ， 此時我們仍然可以直接編輯零件的方式來修改這個裝配體（帶父子關系）開啟routing插件
